Products尺寸、輪廓、形狀測量 一鍵式測量儀
產品介紹

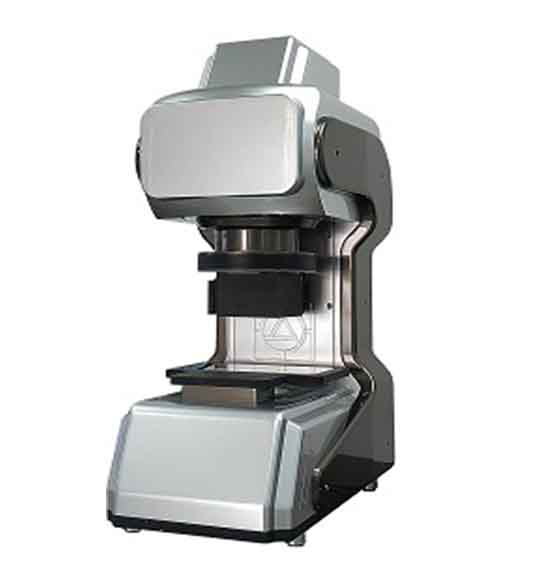

一鍵式快速測量儀是同類產品性能價格比非常好的一款測量儀器。它填補了傳統精密測量儀器和測量機之間的空白。尤其可以滿足工業生產對高性能測量產品的要求。
測量儀配有雙倍率鏡頭，100mm和30mm以內的產品均可用這款機型測量可以隨意切換相機，提供貨測量之便利。
該測量機的精度可以達到微米，令人感到驚奇的是操作非常簡單，即使操作者并不熟悉測量操作。該測量機所使用的測量軟件具有用戶友好的界面操作方式，操作者在使用它幾個小時后就可以測量復雜的工件。
適用范圍：適用于五金件、塑膠件、精密小型工件、彈簧、彈片、沖壓件、鐘表、電機轉子、軸類零件等產品的快速測量
主要特征
1.自動圖像配準功能，無需定位工件，無需夾具，產品隨便擺放，實現自動識別測量；可同時識別多個測量工件并進行測量，輸出結果；
2.圖像傳感器采用進口高清500萬像素CCD，與之搭配的Gige千兆以太網卡（傳輸率：1G/S）使得成像清晰、畫質細膩；
3.采用進口雙側遠心鏡頭，搭配平行遠心透射光（透射系統）、可程控環形無影落射燈（落射系統）、同軸落射光及低角度無影落射光（選配光源），保證所需測量之產品成像的真實性，穩定性及觀察性，使得測量數據非常接近真實值，且重復測量數據也非常平穩，讓操作者不會因為數據差異較大而對測量之結果產生懷疑。
4.儀器控制器可直接與軟件搭配，從而使得儀器燈光控制、工作臺移動控制及相機曝光控制等變得非常簡單，操作得心應手。
5.整機內部骨架及工作臺采用航空鋁型材，保證儀器的穩定性；外罩采用ABS吸塑膠殼，天然無毒，整潔美觀。
軟件介紹
|
編程 |
把自動測量做出的圖形進行保存、新建、運行、暫停、停止等功能 |
|
自動測量功能 |
自動尋邊測量、框選測量、篩選毛邊自動尋邊快速測量點、線、圓、弧等;有較強的分析能力，對重疊的邊、圓能準確測量 |
|
組合元素測量 |
對點、線、圓進行組合測量，可計算測圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點等 |
|
影像標注功能 |
可對影像視窗中的影像圖形進行長度、角度、坐標、半徑等的標注，能方便地測出形位公差結果 |
|
形位公差測量 |
測量計算同心度、真圓度、直線度、位置度等形位誤差 |
|
環形無影光源系統 |
環形無影光源系統可高精度的顯示工件輪廓，使工件在利用全自動版影像測量軟件環形無影光源系統進行測量時，準確的獲得測量數據 |
|
自動調焦 |
設定好對焦靈敏度及精度，系統能自動調節Z軸對焦，避免人為視覺誤差 |
|
參數設置 |
字體、顏色、識別模式、公差大小、操作權限 |
|
數據報表記錄 |
可按圖紙要求設定產品尺寸的公差，軟件會自動判斷測量尺寸是否超過公差，將測數據值生成數據報表、合格率統計表、測量尺寸曲線圖并且可保存;也可測量資料也可傳入 Excel 中:還可以自定義生成報表時水平、垂直排列方式。 |
|
具備產品輪廓分析功能 |
可通過 CAD、DXF 文件進行數據對比分析 |
|
全自動學習功能 |
測量系統有全自動程序編程功能，可儲存/輸出使用。在進行批量檢測時，只需進行一次測量路徑編程，再次測量時無需設定坐標系，可將同一零件按編程路徑測完。 |
|
機器類型
|
|
|
|
|
|
測100個尺寸需要時間 |
30分鐘 |
1個小時 |
2個小時 |
5秒鐘 |
|
自動擺正測量 |
每次測量需要建基準 |
手動旋轉工作臺 |
手動旋轉屏幕 |
自動擺正 |
|
夾具定位 |
需要 |
需要 |
需要 |
不需要 |
|
操作方式 |
手動/搖桿 |
手搖 |
手搖 |
一鍵完成 |
|
輸出報告 |
不能指定輸出 |
無 |
無 |
自定義輸出 |
|
SPC分析 |
有(需開通) |
無 |
無 |
cpk.ca.cp.pp.ppk值 |
