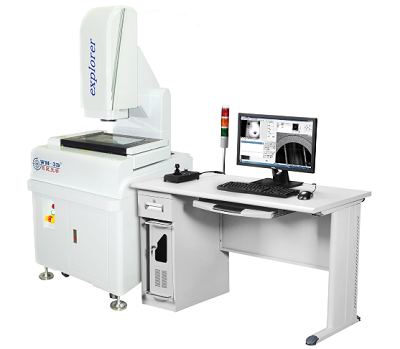

自動影像測量儀
小型自動測量儀是本公司自主研發的一款性價比的測量設備，可實現高效，準確的大批量工件測量；適用于精密零部件的檢測和質量控制。在機械，電子，五金，塑膠等行業都得到了廣泛的應用。
產品特點：
1.大理石底座、立柱，穩定性好，結構剛性強
2.大理石工作臺面，兩層工作臺結構，減少機械誤差，保證 X、Y 水平運動精度
3.大理石X、Y 垂直度高，保證測量精度達（3+L/200）um，即使工件沒有擺正也可達到很高的測量精度
4.CCD1測量相機，高分辨率彩色1/3” CCD 800TVL
5.CCD2導航相機，方便快速尋找測量位置，提高測量效率
6.全自動變倍鏡頭，改變鏡頭倍率，自動調取，避免比例尺選取誤操作，同時提高效率
7.金屬光柵尺0.0002mm 高精度自粘式，精度高，可靠性好，有效避免回程誤差，避免零位問題
8.采用精密級直線導軌，解決 V 型導軌保持架錯位的問題，承重能力更強，壽命更長精度更有保證
9.采用臺灣進口高精度研磨級滾珠絲桿，精度及穩定性處于行業水準
10.采用臺灣進口高精度P級導軌，精度及穩定性處于行業水準
11.采用閉環高性能伺服電機（三軸），定位精度高，使用壽命長
12.配自主研發的全閉環運動控制器實現直線差補功能，同時可快速準確定位，速度快，噪音低
13.光源：LED 5環8區表面環光 +底部平行背光，均可編程控制，能提供 N 種照明組合方式
14.采用自主研發數據控制器，數據處理穩定性好，維護便捷
15.提供長時間保修期，終身維護。
產品規格及參數：
|
規格參數 |
AY-CNC-3020A |
|
|
工 |
X/Y軸行程 |
300MM*200MM |
|
Z軸行程 |
有效空間245mm,調焦行程200mm，工作距離95mm |
|
|
金屬臺面尺寸 |
450MM*350MM |
|
|
玻璃臺面尺寸 |
330MM*230MM |
|
|
傳動型式 |
X/Y/Z軸進口精密線性導軌和進口研磨級滾珠螺桿 |
|
|
測量伺服驅動 |
光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM） |
|
|
測量精度：≤3UM+L/200 重復精度：≤3UM+L/200 |
||
|
X/Y/Z三軸臺灣高性能伺服電機，雙重閉環控制系統 |
||
|
影像系統 |
攝像機：日本SONY 1/3″CCD 攝像機放大倍率30-230X |
|
|
自動變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X |
||
|
光源系統 |
表面光源與透射光源LED冷光源、壽命長、亮度可調 |
|
|
儀器外形尺寸（L*W*H） |
700MM*850MM*1650MM |
|
|
儀器重量（KG） |
330KG |
|
測量部件
|
電路板 |
觸控芯片 |
硅膠齒輪 |
機器人零件
|
|
LED板 |
端子插頭 |
電子元件 |
電感器 |
