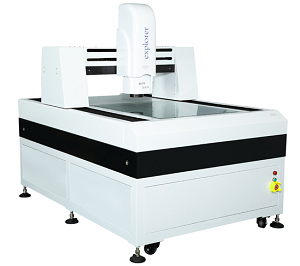

龍門自動影像測量儀
龍門自動測量儀是自主研發的中大量程的CNC型影像測量儀，可實現高效，準確的大批量工件測量；適用于精密零部件的檢測和質量控制。在機械，電子，五金，塑膠等行業都得到了廣泛的應用。
產品特點：
1.高精密全自動測量，CNC四軸控制。
2.高精度高強度機臺：00級大理石底座/立柱/工作臺，精度高，穩定性好。
3.XYZ 三軸進口精密級直線導軌/進口研磨級滾珠絲桿傳動系統，壽命長，穩定性好。
4.高精度光柵尺0.5um。
5.自動變倍光學鏡頭，實現全自動測量，無需變倍校正。
6.日本SONY CCD相機，高品質的測量畫面。
7.自動對焦測量，光學測高測平面度，可加裝英國RENISHAW接觸式測頭。
8.程控式三環八區表面光源，LED輪廓光源，同軸光源。不同產品加裝不同色彩光源。
9.激光指示器指示測量位置，快速定位，方便測量。
10.配套操縱手柄，方便任意位置操作。
產品規格及參數：
|
規格參數 |
AY-CNC-6080D |
|
|
工 |
X/Y軸行程 |
800MM*600MM |
|
Z軸行程 |
有效空間245mm,調焦行程200mm，工作距離95mm |
|
|
金屬臺面尺寸 |
1000MM*800MM |
|
|
玻璃臺面尺寸 |
800MM*600MM |
|
|
傳動型式 |
X/Y/Z軸進口精密線性導軌和進口研磨級滾珠螺桿 |
|
|
測量伺服驅動 |
光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM） |
|
|
測量精度：≤3UM+L/200 重復精度：≤3UM+L/200 |
||
|
X/Y/Z三軸進口高性能伺服電機，雙重閉環控制系統 |
||
|
影像系統 |
攝像機：日本SONY 1/3″CCD 攝像機放大倍率：30-230X |
|
|
自動變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X |
||
|
光源系統 |
表面光源與透射光源LED冷光源、壽命長、亮度可調 |
|
|
儀器外形尺寸（L*W*H） |
1300MM*1800MM*1650MM |
|
|
儀器重量（KG） |
2600KG |
|
測量部件
|
電路板 |
觸控芯片 |
硅膠齒輪 |
機器人零件
|
|
LED板 |
端子插頭 |
電子元件 |
電感器 |
