技術參數

一、概述(Summary)

接觸角(Contact angle)是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角日，接觸角測量是現今表面性能檢測的主要方法。

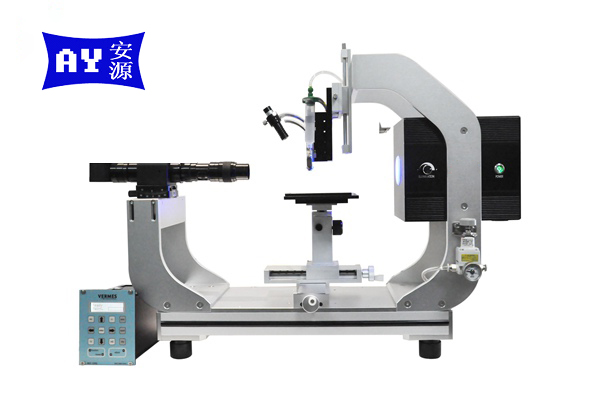

SDC-200S研究型接觸角測量儀是采用光學成像的原理，設備采用圖像輪廓分析方式測量樣品

表面接觸角、潤濕性能、表界面張力、前進后退角、表面能等性能，設備采用全自動進液裝置，性價比高、拓展性強、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

二、應用(Application)

接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。(部分測試功能需要選購專門附件完成)

1.液體在固體表面的鋪展、滲選、吸收等潤濕行為，座滴法測量靜態接觸角;

2.材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量。

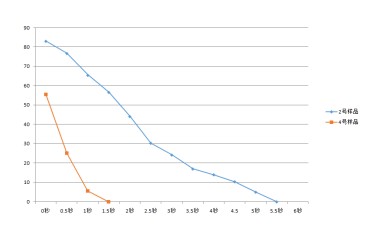

3.吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析:

4.各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品:

5.附著滴法測試材料浸沒在液體中的接觸角測試:

6.晨滴法測量各種液體表界面張力及其極性、色散分量;

7.計算固體表面自由能(Surface free energy)，及其極性色散分量分析:

8.分析液體在固體表面的粘附功(Adhersion)，評估固體表面均包性清潔度等

三、設備原理

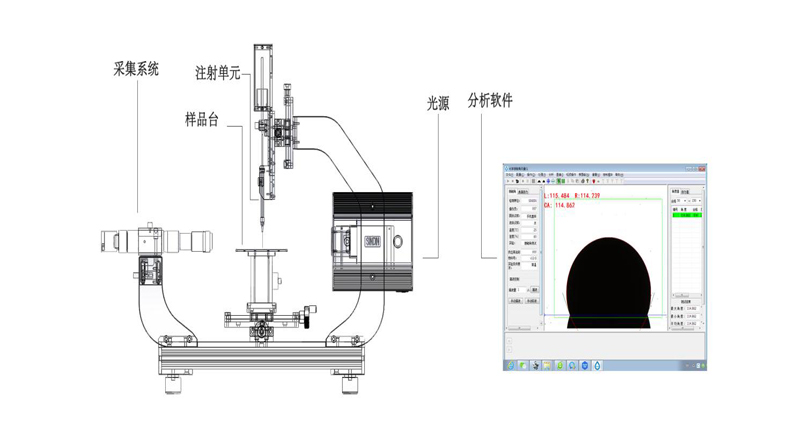

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長:

注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定，精度高達0.01微升:

樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制:采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5倍放大可調，成像無畸形失真:分析軟件功能強大，具備一鍵式全自動擬合能力，擬合方法，滿足各種液滴形態的擬合;

四、技術規格

五、產品特點

1.主機采用高強度航空鋁臺金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納進口接觸角設備的設計精華與配置，保證儀器具有極強的穩定性;

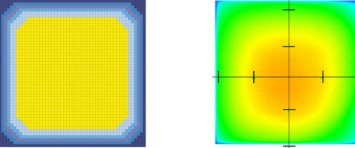

2.采用工業級密集可調LED冷光源系統(壽命25000H)，保證成像更清晰，同時避免額外熱度所導致的小液滴發;

3.采用高性能日本進口工業機芯，工業級遠心變焦鏡頭，基本可達到圖像無失真情況，確保成像效果;

4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強。

5.提供德國進口的接觸角測屋校準樣，確保儀器的精準性，角度校準標準片3°5°8°;60°90°120°;115°(選配):

6.采集系統設計靈活，適用于絕大部分測量環境，管單應付多種復雜的樣品表面測量;

7 接觸角分析方法，滿足液滴成像的擬合，其中包括晟是微分橢圓與微分圓特殊液體成像擬合方法。

8.計算方法，軟件已實現全自動擬臺，避免人為操作造成的誤差;

9.具備雙邊接觸角測量快速擬合功能，分析液體與國體的表面潤濕性能、更準確的分析表面的實際灣顯情況

10,動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合;11.軟件自動生成報告，其中涵蓋 Word形式、Excel形式、譜圖形式等多種數據報告;

12.具備前進后退角測星功能，便于最高效的測樣。

13.具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的定制測量要求;
