Products尺寸、輪廓、形狀測量 三坐標測量儀
一、應用范圍
主要用于機械、汽車、航空、家具、工具原型、機器等中小型配件、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量，還可用于電子、五金、塑膠等行業中，可以對工件的尺寸、形狀和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
二、產品介紹

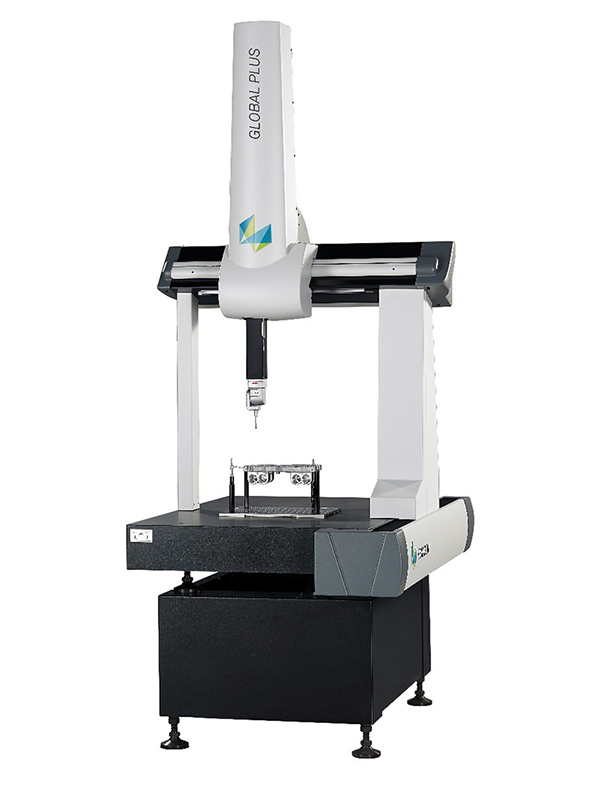

GLOBAL PLUS 是面向現代制造企業的通用檢測方案。GLOBAL PLUS 為各種規模的零部件加工和制造企業提供了一種方便、快捷、可靠的掃描解決方案。支持多種固定式掃描測頭，自動旋轉測座及各種接觸式（觸發式和掃描式）和非接觸式傳感器（線激光/共聚焦白光），為需要高效、高精度尺寸控制的各種需求提供經濟型解決方案。
三、產品特點
1.豐富的配置，多種尺寸行程，滿足不同客戶的應用需求；
2.精密的三角梁結構，穩定性好，剛性強；
3.燕尾型導軌，閉環結構，運行穩固；
4.德國海德漢光柵，一端固定，一端彈性連接，保證了光柵隨溫度波動的線性變化；
5.獨有的氣動平衡技術，提高了測量機的精度和穩定性；
6.遠置的電機，減小了電機發熱對測量機精度的影響；
7.輕質量的外罩減少了整機的重量，從而提高了效率；
8.緊湊型優化設計，對安裝空間的要求最小化。
四、產品參數
|
型號 |
行程范圍（mm） |
外形尺寸（mm） |
|
06.08.06 |
600×800×600 |
1150×1623×2638 |
|
06.10.06 |
600×1000×600 |
1150×1823×2658 |
|
08.10.06 |
800×1000×600 |
1350×1823×2658 |
|
08.12.06 |
800×1200×600 |
1350×2023×2658 |
|
10.12.08 |
1000×1200×800 |
1550×2177×2936 |
|
10.15.08 |
1000×1500×800 |
1550×2477×2946 |
|
10.21.08 |
1000×2100×800 |
1550×3077×2946 |
E0：自1.7 μm起
