大型回轉支撐輪廓測量解決方案

測量項目

零件表面的線要素、點要素、點與點的距離、 線與線的距離、 各要素的位置度包括距離、平行度、垂直度、角度、槽深、槽寬、半徑, 可進行直線度分析、凸度分析、輪廓度分析。

方案簡述

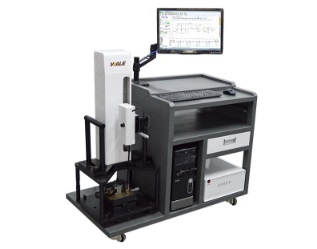

針對大直徑類零件外形體積大、質量重移動困難無法上輪廓測量機臺的特點, 本解決方案將測量系統的測量主機垂直放置, 經有限元分析精密測量基準導軌的受力狀態, 建立修正數學模形, 運用直角坐標測量法, 對零件的表面輪廓進行精密測量。

典形應用行業

風力發動機行業中的偏航變槳軸承、主軸軸承、CT機軸承和工程機械回轉支撐的溝道的半徑、圓弧輪廓、溝道圓心位置等參數和重型變速箱齒輪齒形輪廓、過度圓弧等參數的測量。

規格

測量案例
