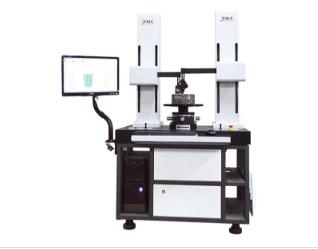

非接觸式圓度圓柱度測量解決方案
-
非接觸式圓度圓柱度測量解決方案
-
-
主要參數
- 主軸精度：（0.5+6H/10000）μm
- 激光傳感器量程：18mm
- 激光傳感器分辨率：0.2μm
- 激光頭精度：1μm
- 最大測量高度：280mm
- 最大測量直徑：Φ280mm
- 系統誤差：6%
- 承載：10kg
- 內徑最�。害�150mm
產品簡介
以高精度機械主軸為回轉中心，釆用激光傳感器獲取零件的測量要素，通過軟件分析進行評定。
激光傳感器為非接觸式測量，測量量程大、效率高。針對類似于花鍵形狀的加工件或沖壓件，通過對相同半徑上測量點的提取，從而評價工件的圓度、圓柱度等參數。通過設計相應的夾具，可對產品進行有效、 快速及自動測量。
測量功能
圓度、圓柱度、同心度、跳動
